Documentación técnica de máquinas de soldadura industrial: manual, esquema eléctrico y despiece

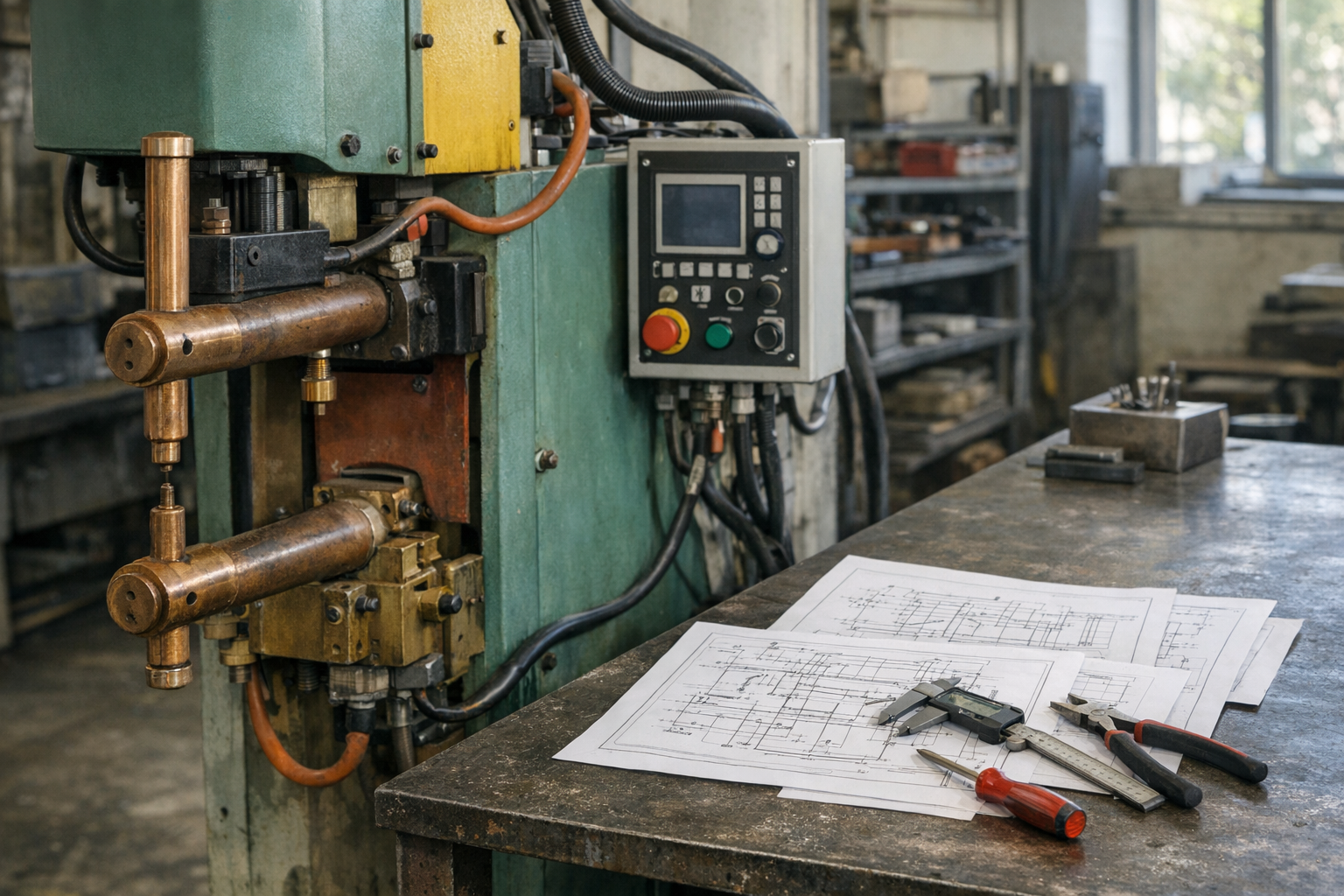

Para conseguir el manual de una máquina de soldadura industrial en PDF necesitas identificar primero el modelo exacto por la placa de características y el nº de serie; con ese dato puedes descargar el manual de instrucciones, el esquema eléctrico o el despiece correspondientes a tu equipo, en lugar de un PDF genérico que no coincide con tu variante de máquina. Este artículo repasa qué documentación existe para soldadura por puntos, MIG/MAG, TIG y electrodo revestido, cómo leer la placa para no equivocarte de referencia, y qué avería o tarea de mantenimiento resuelve cada tipo de documento. También verás una tabla comparativa y recomendaciones según el caso que tengas delante del banco de soldadura.

¿Cómo identifico el modelo exacto de mi máquina de soldadura?

La placa de características suele ir remachada en el lateral o en la parte trasera de la carcasa, cerca del cableado de entrada. Ahí encontrarás el fabricante, el modelo comercial, el nº de serie, el año de fabricación (cuando el fabricante lo indica), la tensión primaria, la corriente de soldadura máxima y el factor de marcha o ciclo de trabajo. En equipos de soldadura por puntos es habitual que esa placa también recoja la potencia del transformador y la fuerza de apriete de los brazos, datos que varían bastante entre variantes de un mismo modelo comercial.

Antes de pedir cualquier documento, fotografía la placa completa, incluido el nº de serie, aunque algunos dígitos estén desgastados por el óxido o la grasa del taller. Muchos fabricantes sacaron varias revisiones de una misma referencia con tarjetas de control o electroválvulas distintas, y el esquema eléctrico de una revisión no sirve para otra. Si la placa está ilegible, el propio manual de instrucciones suele incluir una tabla de identificación por rango de nº de serie que te permite acotar la variante correcta antes de pedir el despiece o el esquema.

¿Qué incluye el manual, el esquema eléctrico y el despiece de una máquina de soldar?

El manual de instrucciones reúne la puesta en marcha, los parámetros de soldadura recomendados según espesor de material, las secuencias de regulación del temporizador y las advertencias de seguridad del fabricante. Es el documento de referencia cuando la máquina funciona pero el resultado de la soldadura no es correcto: puntos quemados, falta de penetración, cordón poroso o salto del arco irregular suelen deberse a parámetros mal ajustados, no a un fallo mecánico. El manual también detalla el mantenimiento rutinario, como la limpieza de electrodos o la revisión del circuito de refrigeración.

El esquema eléctrico (diagrama eléctrico en gran parte de Latinoamérica) muestra el cableado real de contactores, transformador, tarjeta de control, pedal o electroválvulas, y es el documento que necesitas cuando la máquina no enciende, salta el magnetotérmico o un componente no recibe tensión. El despiece (catálogo de partes) identifica cada pieza física con su referencia exacta: brazos, electrodos, cables secundarios, cilindro neumático o placas de control, evitando pedir una refacción que no encaja en tu variante concreta de máquina.

¿Qué tipos de máquinas de soldadura industrial existen y qué documentación necesitan?

En un taller conviven normalmente varias tecnologías: soldadura por puntos (resistencia), MIG/MAG con alimentador de hilo, TIG con control de gas y pedal de intensidad, y equipos de electrodo revestido más sencillos a nivel eléctrico. Cada tecnología tiene componentes propios que determinan qué documento resuelve qué problema. Una soldadora por puntos depende de transformador, cilindro neumático y temporizador; una MIG depende además del motor del alimentador de hilo y la electroválvula de gas; una TIG añade el circuito de encendido por alta frecuencia o el control de pedal de pie.

Por eso el esquema eléctrico de una soldadora por puntos como la Tecna 4607N no se parece al de un equipo MIG como la SUNARC Promig-PC, aunque ambos usen contactores y transformador. Confirmar primero la tecnología y después el modelo exacto evita descargar un esquema que no corresponde al equipo que tienes en el taller, algo frecuente cuando el fabricante reutiliza nombres comerciales parecidos entre familias de máquinas distintas.

¿Cómo leo el esquema eléctrico de una máquina de soldadura por puntos?

El esquema de una máquina de puntos suele dividirse en dos circuitos claramente diferenciados: el circuito de potencia, con el transformador y el cableado secundario de baja tensión y alta intensidad, y el circuito de mando, con la tarjeta de control, el temporizador, el pedal o el pulsador de disparo y las electroválvulas que accionan el cilindro de apriete. Entender esta separación es clave antes de medir nada con el polímetro: muchas averías de «no suelda» están en el circuito de mando, no en el transformador.

El esquema también identifica los fusibles de protección, los relés térmicos y, en equipos con regulación de corriente por tiristores (SCR), la tarjeta de disparo que controla el ángulo de conducción. Sin el esquema original es fácil confundir un relé auxiliar con un contactor de potencia, o malinterpretar un borne numerado que en la placa física no coincide con la nomenclatura del manual genérico que se encuentra buscando en internet.

¿Qué averías se diagnostican con el esquema eléctrico?

Cuando la máquina no enciende, el primer paso con el esquema delante es verificar la secuencia de alimentación: magnetotérmico, contactor principal, transformador de mando y fuente de la tarjeta de control. Si la máquina enciende pero no dispara el ciclo de soldadura, el fallo suele estar en el pedal, el microrruptor de la pinza o la electroválvula que no recibe la señal del temporizador. El esquema permite seguir ese recorrido punto a punto en vez de sustituir componentes a ciegas, que es la forma más cara de «reparar» un equipo de soldadura.

En equipos MIG, una avería típica es la falta de alimentación de hilo con el arco encendido, que casi siempre remite al motor del alimentador o a su variador de velocidad, localizable en el esquema por su conexión específica. En TIG, el fallo de cebado por alta frecuencia obliga a revisar el transformador de encendido y su condensador asociado, piezas que un técnico sin el esquema original puede tardar horas en localizar dentro del chasis.

¿Para qué sirve el despiece de una máquina de soldadura?

El despiece (catálogo de partes) numera cada componente con su referencia de fábrica: electrodos y portaelectrodos, brazos superior e inferior, cables secundarios, cilindro neumático, resortes de apriete, placas de control y conectores. Es el documento imprescindible cuando ya sabes qué pieza falla, por ejemplo tras diagnosticar con el esquema eléctrico, y necesitas pedir el recambio exacto en lugar de una pieza «parecida» que puede no roscar igual o no soportar la misma intensidad de corriente.

En máquinas antiguas o descatalogadas, el despiece también evita comprar un conjunto completo cuando solo falla un componente menor, como un microrruptor del pedal o una válvula neumática de la pinza. Pedir con la referencia exacta del fabricante reduce además el tiempo de búsqueda en proveedores de refacciones, que normalmente piden el código de pieza antes de confirmar disponibilidad o equivalencia.

¿Qué mantenimiento preventivo necesita un equipo de soldadura industrial?

El mantenimiento preventivo de una máquina de puntos incluye revisar periódicamente el estado de los electrodos (desgaste y alineación), el par de apriete de las conexiones eléctricas del secundario, que se aflojan con el calor y la vibración, y el circuito de refrigeración por agua si el equipo lo incorpora, ya que una obstrucción eleva la temperatura del transformador y acorta su vida útil. El manual de instrucciones suele fijar una periodicidad orientativa para cada una de estas revisiones.

En equipos MIG/MAG conviene revisar el estado de los rodillos del alimentador de hilo, la boquilla de gas y el tubo de contacto, piezas de desgaste que afectan directamente a la calidad del cordón aunque el resto de la máquina funcione correctamente. Un mantenimiento documentado y programado, siguiendo las pautas del fabricante, reduce las paradas no planificadas frente a esperar a que aparezca el fallo con la producción detenida.

¿Qué precauciones de seguridad hay que tener al intervenir la máquina?

Antes de abrir cualquier equipo de soldadura hay que desconectarlo de la red y aplicar bloqueo y etiquetado (LOTO) si el taller sigue ese procedimiento, ya que el circuito secundario de una soldadora por puntos trabaja con intensidades muy altas aunque la tensión sea baja, y un contacto accidental puede provocar quemaduras severas. Algunos equipos con control electrónico incorporan condensadores que retienen carga tras la desconexión, por lo que conviene esperar el tiempo que indique el manual antes de manipular la tarjeta de control.

El esquema eléctrico original ayuda también aquí: permite identificar qué puntos del circuito siguen con tensión residual y cuáles son seguros para medir sin riesgo. Trabajar sin el esquema obliga a asumir que cualquier punto puede estar energizado, lo que alarga la intervención y aumenta el riesgo de un accidente eléctrico evitable con la documentación correcta delante.

¿Qué documento resuelve cada avería o tarea?

La siguiente tabla resume qué documento conviene consultar según el problema que tengas en el taller, para no perder tiempo abriendo el documento equivocado antes de empezar el diagnóstico.

¿Qué hacer si el fabricante ya no da soporte técnico?

Muchas máquinas de soldadura industrial siguen trabajando en taller décadas después de haberse descatalogado, y en ese punto el fabricante ya no atiende consultas ni distribuye documentación por sus canales habituales. Esto es especialmente común con equipos de puntos y MIG de generaciones anteriores a los controles digitales actuales, donde la tarjeta de control o el transformador originales siguen siendo perfectamente reparables si se dispone del esquema correcto.

En esos casos, localizar documentación verificada por modelo y nº de serie es la diferencia entre mantener la máquina en producción o jubilarla antes de tiempo por una avería que, con el esquema delante, se resuelve en un rato. El coste real de no tener ese documento no es solo el tiempo de diagnóstico: también incluye piezas sustituidas innecesariamente o paradas que se repiten porque el fallo de fondo nunca llegó a localizarse con precisión, como se detalla en esta guía sobre qué documento elegir según la avería de la máquina.

¿Qué documento elegir según tu situación?

Elige el manual de instrucciones si: tu máquina enciende y funciona, pero el resultado de la soldadura no es el esperado, necesitas ajustar parámetros según el espesor del material o quieres seguir el plan de mantenimiento recomendado por el fabricante para evitar averías futuras.

Elige el esquema eléctrico si: la máquina no enciende, salta una protección, no dispara el ciclo de soldadura o sospechas de un fallo en la tarjeta de control, el pedal o las electroválvulas y necesitas seguir el circuito real componente a componente.

Elige el despiece si: ya identificaste la pieza que falla y necesitas la referencia exacta de fábrica para pedir el recambio correcto, sin arriesgarte a comprar una pieza genérica que no encaje en tu variante de máquina.

Documentación original de máquinas de soldadura: la forma rápida de volver a producir

Tener el manual, el esquema eléctrico y el despiece de tu equipo de soldadura localizados antes de que aparezca la avería ahorra horas de parada y evita pedir el recambio equivocado cuando la producción está detenida. Puedes revisar el catálogo de documentación técnica para máquinas de soldadura industrial de Instrumachine y descargar el documento correspondiente a tu modelo, como el manual de instrucciones de la soldadora por puntos Tecna 4607N. Si no encuentras tu marca o modelo exacto, contacta con nosotros y lo buscamos en el fondo documental.

Preguntas frecuentes

¿Dónde está la placa de características en una soldadora por puntos?

Normalmente va remachada en el lateral o la parte trasera del chasis, cerca de la entrada de alimentación eléctrica. Ahí figuran el modelo, el nº de serie, la tensión primaria y la corriente de soldadura. Si está desgastada, el manual de instrucciones suele incluir una tabla para identificar la variante por rango de números de serie.

¿El esquema eléctrico sirve igual para MIG, TIG y soldadura por puntos?

No. Cada tecnología tiene un circuito distinto: la de puntos depende del transformador y el cilindro neumático, la MIG añade el alimentador de hilo y la electroválvula de gas, y la TIG incorpora el circuito de alta frecuencia para el cebado del arco. Necesitas el esquema correspondiente a tu modelo exacto, no uno genérico de la misma familia.

¿Qué hago si no encuentro el nº de serie de mi máquina de soldar?

Revisa toda la carcasa, incluida la parte trasera y bajo tapas atornilladas, porque algunas placas se desgastan o se pintan encima durante repintados del taller. Si no aparece, aporta el modelo comercial visible y, si lo tienes, una foto de la tarjeta de control o del transformador: ayuda a acotar la variante correcta antes de confirmar el documento.

¿Por qué el resultado de la soldadura es malo si la máquina enciende bien?

Lo más habitual es que los parámetros de soldadura no se correspondan con el espesor o el material que estás trabajando, o que los electrodos o la boquilla estén desgastados. El manual de instrucciones del fabricante indica los rangos recomendados de corriente, tiempo y presión según el caso, y es el primer documento a revisar antes de sospechar de un fallo eléctrico.
