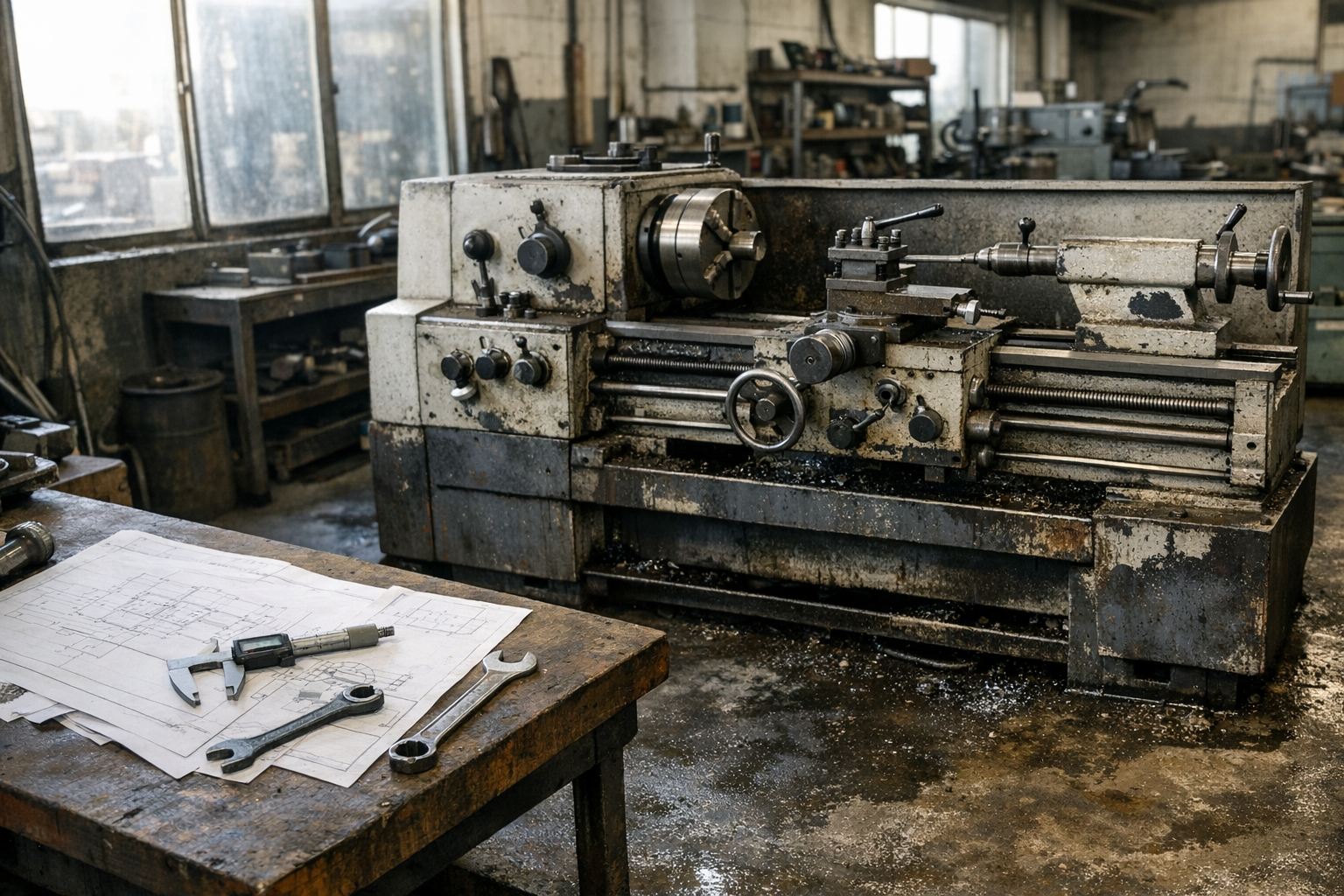

Tienes un torno Pinacho parado en el taller, la placa de bornes abierta y ni idea de qué cable va a qué contactor. O simplemente necesitas pedir una pieza de repuesto y no sabes ni el nombre exacto de la referencia porque el despiece original desapareció hace años con el anterior dueño de la máquina. Es una situación muy habitual con maquinaria de segunda mano: el torno funciona bien mecánicamente, pero la documentación técnica se ha perdido en algún traslado, cambio de nave o simplemente nunca llegó con la máquina.
En este artículo repasamos qué documentación existe realmente para los tornos Pinacho, cómo localizar la placa de características para identificar el modelo exacto de tu máquina, y qué averías eléctricas y mecánicas típicas se resuelven en minutos cuando tienes delante el esquema eléctrico y la lista de repuestos correctos. También veremos por qué un manual torno Pinacho original marca la diferencia frente a intentar improvisar con manuales de otras marcas o modelos parecidos.
¿Qué información trae el manual de un torno Pinacho?
Un manual de instrucciones de un torno Pinacho no es solo un folleto comercial: normalmente incluye la descripción de la cadena cinemática, la tabla de velocidades de husillo y avances, el procedimiento de puesta en marcha, los ajustes de la caja Norton para roscar y las instrucciones de lubricación de bancada, carro y contrapunto. En modelos con variador o con caja de cambios electromecánica, el manual también detalla cómo seleccionar rangos de velocidad sin forzar los engranajes, algo crítico en máquinas que ya llevan décadas trabajando y donde un mal cambio de gama puede romper dientes de piñón que hoy son muy difíciles de sustituir sin la referencia exacta.
Además del funcionamiento mecánico, muchos manuales de tornos paralelos como los de la serie Smart Turn incluyen anexos con el esquema eléctrico integrado o como documento independiente, y en ocasiones una relación básica de componentes con su ubicación en el armario eléctrico. Esto es especialmente útil cuando la máquina ha cambiado de instalación eléctrica a lo largo de su vida, algo frecuente en tornos fabricados entre los años setenta y noventa que originalmente montaban cuadros con contactores electromecánicos y que después han sido adaptados parcialmente. Tener el manual original te permite comparar el estado actual del cuadro con el diseño de fábrica antes de tocar nada.
¿Cómo identifico mi modelo exacto de torno Pinacho?
El primer paso, antes de pedir cualquier documento, es localizar la placa de características del torno. En la mayoría de los tornos Pinacho esta placa está remachada en el lateral de la bancada, cerca del cabezal fijo, o en la parte frontal del carro portaútiles en modelos más compactos. En ella suele figurar el modelo comercial (por ejemplo Smart Turn, Taurus o SC), el número de serie, el año de fabricación, la altura de puntos y la distancia entre puntos, además de la tensión de alimentación y la potencia del motor principal. Estos datos son los que permiten distinguir, por ejemplo, un Smart Turn 200 de un Smart Turn 225, o una Taurus 260 de una Taurus 310, aunque a simple vista compartan bancada y armazón muy parecidos.
Si la placa está borrada, pintada o directamente ha desaparecido —algo muy común tras varias décadas y varios repintados del taller—, hay otras pistas útiles: la altura de puntos sobre bancada (que se mide directamente con un metro), el diámetro admitido sobre la bancada partida, el tipo de mordaza del plato (universal de tres garras o independiente de cuatro), y el diseño del cabezal de roscar. Comparar estas medidas con las fichas técnicas de cada serie suele ser suficiente para acotar el modelo antes de comprar la documentación, y así evitar descargar un manual que no corresponde exactamente a tu máquina.
Las series Smart Turn, Taurus y SC: qué las diferencia
Dentro del catálogo histórico de Pinacho, la serie Smart Turn corresponde a tornos paralelos de uso general pensados para talleres de mecanizado convencional, con variantes como la 200, la 200vs, la 225 y la 225vs, donde el sufijo vs suele indicar variador de velocidad frente al cambio por gamas fijas. La serie Taurus, con modelos como el 260-310, apunta a piezas de mayor diámetro y bancadas más robustas, habituales en talleres que trabajan con ejes largos o piezas de mayor peso. Por su parte, la serie SC, con el modelo SC-325, representa una gama de tornos paralelos de mayor capacidad, orientados a mecanizados más exigentes.
Aunque todas estas series comparten filosofía constructiva —bancada templada y rectificada, cabezal con caja de velocidades mecánica y carro longitudinal con avance automático—, los cuadros eléctricos, los tipos de motor y hasta la disposición de los mandos en el delantal pueden variar de una serie a otra e incluso entre distintas revisiones del mismo modelo fabricadas en años diferentes. Por eso identificar bien la serie y, si es posible, el año aproximado de fabricación es tan importante antes de solicitar el manual de instrucciones del torno Pinacho Smart Turn 6/200 – 6/225, ya que un documento pensado para una revisión anterior puede no reflejar cambios posteriores en el cableado o en la caja de cambios.
¿Qué averías eléctricas se diagnostican con el esquema eléctrico?
El esquema eléctrico es, con diferencia, el documento que más tiempo ahorra cuando un torno Pinacho deja de arrancar o se dispara el diferencial nada más darle a marcha. Sin el esquema, un electricista de taller tiene que seguir cada cable a ciegas, con el riesgo añadido de trabajar sobre un cuadro que en muchos casos lleva tensión trifásica de 380-400V y elementos como contactores, relés térmicos, transformador de mando a 24V y finales de carrera que no siempre están etiquetados. Con el esquema delante, en cambio, se puede localizar en segundos qué contactor gobierna el sentido de giro, qué térmico protege el motor principal y por dónde pasa la señal de la seta de emergencia antes de tocar un solo cable.
Entre las averías más habituales que se resuelven consultando el esquema eléctrico de un torno Pinacho están los fallos de arranque por un térmico disparado que nadie sabía dónde estaba, los cortocircuitos provocados por aislamientos envejecidos en motores de varias décadas, los problemas de cambio de sentido de giro cuando falla uno de los contactores del inversor, y las averías intermitentes en el circuito de mando de 24V, muy típicas cuando el transformador auxiliar empieza a degradarse. En todos estos casos, el esquema evita el desmontaje a ciegas del cuadro eléctrico y reduce el riesgo de dañar componentes que, si están descatalogados, obligan a soluciones improvisadas mucho más costosas en tiempo que el propio documento.
¿Qué resuelve el despiece que el manual no explica?
El despiece, también llamado lista de repuestos, es el documento que traduce una pieza física rota en una referencia concreta que se puede buscar o mandar fabricar. Un manual de instrucciones te explica cómo debe funcionar el torno, pero rara vez detalla la numeración interna de cada engranaje de la caja Norton, cada casquillo del carro transversal o cada retén del cabezal. El despiece, en cambio, suele venir organizado por conjuntos —cabezal, bancada, carro, contrapunto, cuadro eléctrico— con planos explosionados donde cada pieza tiene un número que corresponde a una tabla con su denominación y, en muchos casos, su cantidad por máquina.
Esto es especialmente valioso cuando hay que sustituir piezas de desgaste como casquillos, correas, rodamientos del cabezal o piñones de la caja de avances, porque permite describir la pieza con precisión en lugar de intentar explicarla de memoria o llevar la pieza rota de un lado a otro para que alguien la identifique visualmente. En máquinas como los tornos Pinacho, donde el fabricante ya no ofrece soporte comercial activo para estos modelos históricos, tener el despiece original es en la práctica la única forma fiable de acotar qué pieza exacta se necesita antes de buscarla en el mercado de recambios o de plantear su mecanizado a medida en un taller de confianza.
| Documento | Qué resuelve | Cuándo se necesita |
|---|---|---|
| Manual de instrucciones | Puesta en marcha, ajustes de velocidad y avance, lubricación | Al recibir la máquina o al asignarla a un nuevo operario |
| Esquema eléctrico | Averías de arranque, cortocircuitos, fallos en el cuadro de mando | Cuando el torno no arranca o se dispara la protección |
| Despiece / lista de repuestos | Identificar la referencia exacta de una pieza de desgaste | Al pedir o mecanizar un recambio concreto |
| Tabla de roscas | Configurar la caja Norton para el paso de rosca correcto | Al mecanizar roscas métricas, Whitworth o especiales |
Mantenimiento preventivo con la documentación original
Más allá de resolver averías puntuales, el manual y el despiece juntos permiten planificar un mantenimiento preventivo serio en un torno Pinacho de varias décadas. El manual suele indicar los puntos de engrase de la bancada, el tipo de aceite recomendado para la caja de velocidades y la periodicidad de revisión de correas y tensores, información que no siempre se transmite de forma completa cuando la máquina cambia de propietario. Seguir estas indicaciones al pie de la letra reduce el desgaste prematuro de guías y husillos, que son precisamente las piezas más costosas de reparar o rectificar cuando se dejan degradar por falta de lubricación adecuada.
El despiece, por su parte, es útil en el mantenimiento preventivo porque permite anticipar qué piezas conviene tener localizadas antes de que fallen: retenes del cabezal, casquillos del carro transversal, correas del motor principal o contactores del cuadro eléctrico. En talleres donde el torno Pinacho es una máquina crítica para la producción diaria, tener claro de antemano qué referencia corresponde a cada elemento de desgaste evita paradas prolongadas cuando finalmente hay que sustituirlo, porque la búsqueda de la pieza correcta ya está hecha antes de que la avería aparezca.
¿Qué papel juega la tabla de roscas en un torno Pinacho?
En los tornos paralelos con caja Norton, como es el caso de buena parte de la gama Pinacho, la tabla de roscas suele estar grabada en una placa metálica atornillada junto a la caja de cambios, y en ella se indica qué combinación de palancas hay que seleccionar para obtener cada paso de rosca métrico, Whitworth o de módulo, según el tren de engranajes disponible en esa máquina concreta. Cuando esta placa se ha desgastado por el uso, se ha pintado por encima en algún repintado del taller o simplemente el torno la perdió en algún momento de su vida, roscar con precisión se convierte en un ejercicio de prueba y error que desperdicia material y tiempo de máquina.
Disponer de la tabla de roscas escaneada a partir de una placa original permite reconstruir con exactitud esa combinación de palancas sin necesidad de desmontar la caja Norton para contar dientes de engranajes, un proceso mucho más lento y que además implica riesgo de montar mal algún piñón al recomponer la caja. Para talleres que trabajan con distintos pasos de rosca a lo largo de la semana, tener esta tabla a mano junto al torno es una de las mejoras de productividad más sencillas de aplicar, y evita depender de la memoria del operario más veterano del taller.
¿Por qué importa el manual original frente a copias genéricas?
Es habitual encontrar en internet manuales genéricos de «torno paralelo universal» que prometen servir para cualquier máquina de características similares. El problema es que, aunque la mecánica general de un torno paralelo se parezca entre marcas, los detalles que realmente importan —el recorrido exacto de cables en el cuadro eléctrico, la numeración de piezas del despiece, la combinación de palancas de la caja Norton— son específicos de cada fabricante y, muchas veces, de cada serie y año de fabricación concretos. Aplicar un esquema eléctrico de otra marca a un torno Pinacho puede llevar a conectar mal un contactor o a interpretar erróneamente la protección de un motor, con el riesgo de dañar componentes que hoy son difíciles de sustituir.
Por eso, cuando se trata de maquinaria legacy que el fabricante ya no soporta comercialmente, la documentación original —aunque tenga décadas— sigue siendo mucho más fiable que cualquier adaptación genérica. Un manual torno Pinacho auténtico refleja exactamente cómo se construyó esa serie concreta, con sus particularidades de cableado, sus tolerancias de ajuste y su nomenclatura real de piezas, que es justamente lo que necesita un técnico de mantenimiento para trabajar con seguridad y sin improvisar sobre una máquina que sigue produciendo cada día en el taller.
¿Qué documento pedir según el problema que tienes?
Elige el manual de instrucciones si: acabas de incorporar el torno Pinacho al taller, necesitas formar a un operario nuevo en el manejo de velocidades y avances, o simplemente quieres confirmar los puntos de lubricación y el tipo de aceite recomendado antes de ponerlo a trabajar a pleno rendimiento.
Elige el esquema eléctrico si: el torno no arranca, se dispara el diferencial, hay un contactor que zumba de forma anómala o necesitas revisar el circuito de mando antes de que un electricista externo cobre horas siguiendo cables a ciegas por todo el cuadro.
Elige el despiece si: tienes una pieza rota o desgastada en la mano —un casquillo, un piñón, un retén— y necesitas su referencia exacta para pedirla o para que un taller de mecanizado la reproduzca sin errores de medida.
Elige la tabla de roscas si: tu placa original está borrada o desaparecida y necesitas configurar la caja Norton con exactitud para roscar métrico, Whitworth o un paso especial sin recurrir a pruebas destructivas sobre material bueno.
Documentación original de tornos Pinacho: la forma rápida de volver a producir
Un torno Pinacho bien cuidado puede seguir dando servicio en un taller durante décadas, pero solo si quien lo mantiene tiene acceso a la información con la que fue diseñado: cómo arranca, cómo está cableado su cuadro y qué pieza exacta corresponde a cada elemento de desgaste. Ese es precisamente el vacío que suele quedar cuando una máquina cambia de manos varias veces y el papel original se pierde por el camino, obligando a improvisar diagnósticos que podrían resolverse en minutos con el documento correcto delante.
Si tu torno Pinacho corresponde a la serie Smart Turn, puedes revisar el manual de instrucciones del torno Pinacho Smart Turn 6/200 – 6/225 o su variante en Pinacho Smart Turn 200/200vs/225/225vs; si tu máquina pertenece a la gama de mayor capacidad, el manual del torno Pinacho Taurus 260-310 Ø105 o el manual del torno paralelo Pinacho SC-325 pueden ser el documento que encaja con tu placa de características. Comprueba siempre el modelo y las medidas de tu bancada antes de descargar cualquier documento, para asegurarte de que corresponde exactamente a tu máquina.
Puedes consultar el catálogo completo de manuales de tornos disponible en Instrumachine para localizar el documento que corresponde a tu máquina concreta, ya sea manual, esquema eléctrico, despiece o tabla de roscas. Y si no encuentras tu modelo exacto de torno Pinacho en el catálogo, contacta con nosotros y te ayudamos a comprobar si la documentación está disponible o si podemos localizarla para tu caso concreto.
