Tabla de roscas TOR: cómo identificar tu modelo y leer los datos de la placa

Para saber qué tabla de roscas TOR corresponde a tu torno, lo primero es leer el modelo exacto y el nº de serie en la placa de características de la máquina; con ese dato localizas la tabla de roscas TOR original y evitas roscar con un paso que no es el tuyo o pedir un husillo patrón equivocado. Este artículo explica cómo identificar el modelo de un torno TOR a partir de la placa, qué información trae realmente la tabla de roscas TOR, y en qué se diferencia de otros documentos técnicos como el manual de instrucciones, el despiece o el esquema eléctrico. También verás una tabla comparativa de qué documento resuelve cada duda de taller y una guía práctica para saber cuál necesitas según el problema que tengas delante de la máquina.

Si trabajas a diario con torno paralelo de fabricación clásica, sabes que el paso de rosca no es un dato que se adivina a ojo ni se copia de un catálogo genérico. Cada serie de torno TOR trae su propia relación de engranajes y su propia tabla de conversión entre pasos métricos, Whitworth y módulos, impresa o grabada junto al cabezal. Vamos a repasar todo lo que necesitas saber antes de mover la palanca de la caja Norton.

¿Cómo identifico el modelo exacto de mi torno TOR por la placa de características?

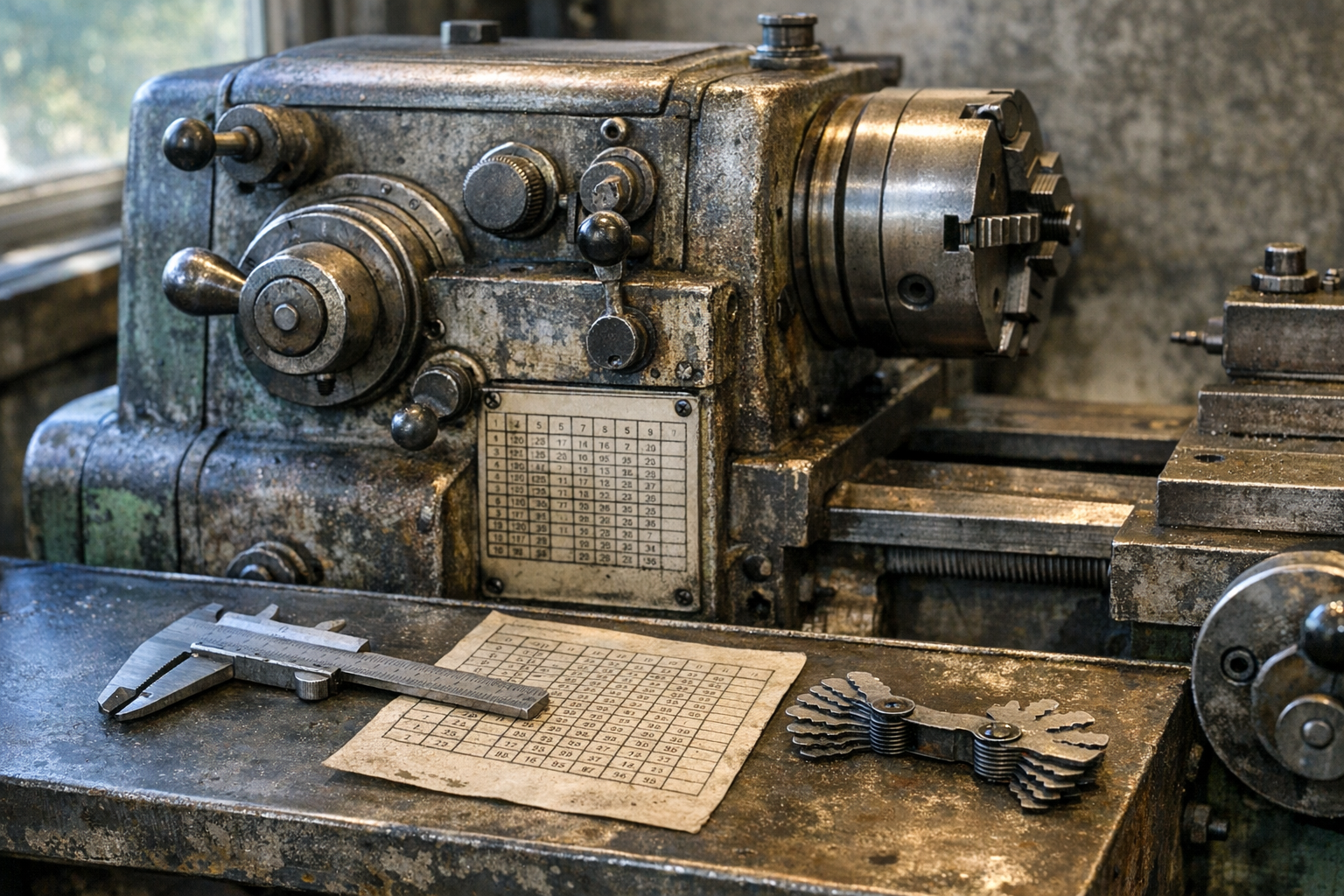

La placa de características suele estar remachada o atornillada en el cabezal fijo, en la bancada cerca del contrapunto, o en el lateral de la caja de avances. En ella aparece el modelo comercial de la máquina, el nº de serie, y en muchos casos el año de fabricación y los datos de potencia del motor principal. Este conjunto de datos es la clave para diferenciar variantes de una misma familia de torno que a simple vista parecen idénticas pero llevan cajas Norton distintas, con relaciones de transmisión diferentes y, por tanto, tablas de roscas diferentes. Confundir una serie con otra parecida es el error más habitual cuando se busca documentación de máquinas descatalogadas: el bastidor se ve igual, pero el tren de engranajes interno no lo es.

Cuando la placa está desgastada, oxidada o directamente ha desaparecido —algo frecuente en máquinas con varias décadas de uso—, hay que apoyarse en detalles secundarios: la disposición de las palancas de la caja de avances, el número de posiciones del selector de pasos, o el manual de instrucciones si todavía se conserva alguna copia en el taller. Series como Roscator, D330, D500 o D550 comparten familia comercial pero no comparten necesariamente la misma tabla; por eso conviene verificar el modelo exacto antes de comprar ningún documento. Si tu torno corresponde a la serie más extendida del catálogo, puedes revisar directamente la tabla de roscas TOR Roscator para confirmar que las posiciones de palanca coinciden con las de tu máquina antes de dar por bueno cualquier ajuste.

¿Qué incluyen el manual, el despiece y el esquema eléctrico frente a la tabla de roscas?

El manual de instrucciones describe el funcionamiento general de la máquina: puesta en marcha, secuencia de arranque, lubricación, ajustes de bancada y recomendaciones de uso del fabricante. El despiece —o catálogo de partes, como se le llama en buena parte de Latinoamérica— es la lista numerada de piezas con su referencia exacta, imprescindible cuando hay que pedir un recambio (o refacción) y no se quiere comprar a ciegas por foto o por parecido visual. El esquema eléctrico, también conocido como diagrama eléctrico en varios países, muestra el cableado del cuadro de maniobra, los contactores, los térmicos y las protecciones: es el documento que se abre cuando la máquina no arranca, salta un térmico o hay una falla —o avería, según la región— intermitente en el motor principal.

La tabla de roscas es un documento distinto y mucho más específico: no explica cómo se enciende la máquina ni cómo se cablea el cuadro, sino qué posición de palancas produce qué paso de rosca según la relación de transmisión interna de la caja Norton. Es habitual que un taller tenga el manual de instrucciones pero no la tabla, porque históricamente la tabla venía grabada en una chapa junto a la caja de avances y con los años esa chapa se pierde, se pinta encima o se vuelve ilegible por el aceite acumulado. Cuando eso ocurre, la única forma fiable de recuperar el dato es acudir a la tabla de roscas original correspondiente al modelo exacto de la máquina.

¿Qué información trae la tabla de roscas TOR y cómo se lee?

Una tabla de roscas TOR estructura la información en columnas: a un lado el paso deseado —en milímetros para roscas métricas, en hilos por pulgada para Whitworth, o en módulo para tallado de dientes— y al otro la combinación exacta de posiciones de las palancas de la caja de avances y, cuando aplica, los engranajes intercambiables que hay que montar en la caja Norton para obtener ese paso. Algunas tablas incluyen también la relación de transmisión entre el husillo patrón y el cabezal, dato necesario cuando se rosca con lira en máquinas más antiguas que no llevan caja de avances completa.

Para leerla correctamente, primero localiza el paso que necesitas en la columna de la izquierda y sigue la fila hasta las columnas de posición de palanca; cada torno TOR numera sus palancas de forma propia, así que el orden de lectura cambia de un modelo a otro. Antes de embragar el husillo patrón conviene verificar en vacío que el sentido de giro y la relación coinciden con el paso marcado en la tabla, porque una posición mal leída puede hacer que la herramienta avance más rápido o más lento de lo previsto y arruine la pieza en el primer pase de roscado.

¿Por qué usar la tabla de roscas equivocada estropea la pieza o el husillo?

Si se aplica la tabla de un modelo parecido pero no idéntico, la relación de engranajes que se supone correcta en realidad corresponde a otra caja Norton, y el resultado es un paso de rosca distinto al que marca el nonio de roscado. En piezas de precisión esto significa una rosca inservible y material desperdiciado; en piezas de gran diámetro o de acero de alta dureza, además del desperdicio de material, se puede forzar el husillo patrón contra un engranaje que no está diseñado para esa relación de transmisión, generando un desgaste prematuro o incluso la rotura de un diente.

El coste de comprobar la tabla de roscas correcta antes de empezar es mínimo comparado con el de reponer un husillo patrón dañado o repetir una tanda de piezas roscadas fuera de tolerancia. En talleres que trabajan con lotes de producción, un paso mal calculado en la primera pieza suele descubrirse tarde, cuando ya se han mecanizado varias unidades con el mismo ajuste erróneo. Verificar la tabla de roscas TOR de tu modelo exacto antes de tocar la caja de avances es, en la práctica, una medida de control de calidad tan importante como calibrar el calibre pasa-no-pasa.

¿Qué significa cada dato de la placa de características?

Además del modelo y el nº de serie, la placa suele indicar la potencia del motor principal, el rango de revoluciones del cabezal y, en algunos casos, el año o el lote de fabricación. Estos datos no sirven directamente para roscar, pero ayudan a descartar confusiones cuando dos series comparten nombre comercial pero llevan motores o cajas de distinta generación. Un torno con caja de avances ampliada, por ejemplo, puede tener más posiciones de palanca que la versión básica de la misma familia, y eso se traduce en una tabla de roscas distinta aunque el chasis exterior sea prácticamente igual.

Cuando el nº de serie no es legible, conviene fotografiar la placa completa antes de limpiarla o repintarla, porque cualquier resto de numeración ayuda a acotar el rango de fabricación y, con ello, la variante correcta de tabla de roscas. Este mismo criterio de identificación por placa se aplica a otras marcas del sector: si trabajas también con máquinas de otro fabricante, el procedimiento para leer la tabla de roscas ZMM Bulgaria e identificar el modelo de torno sigue exactamente la misma lógica de placa y nº de serie antes de descargar cualquier documento.

¿Qué averías o dudas de roscado se resuelven con la tabla de roscas correcta?

La duda más frecuente en taller es sencilla: qué palancas mover para conseguir un paso métrico concreto sin recurrir a prueba y error sobre la pieza real. La tabla de roscas resuelve esto de forma directa, sin necesidad de calcular la relación de transmisión a mano ni de contar dientes de engranaje uno por uno. También resuelve situaciones menos habituales, como roscar con paso Whitworth en un torno cuya caja está calibrada originalmente en métrico, o tallar un módulo concreto cuando la máquina se usa ocasionalmente para pequeñas series de piñones.

Otra situación típica es la sustitución de la caja de avances tras una reparación: si el técnico que hizo el arreglo no dejó anotada la relación original, la única forma de devolver la máquina a su configuración de fábrica es comparar contra la tabla de roscas del modelo exacto. En estos casos la tabla actúa casi como un esquema de referencia, del mismo modo que un esquema eléctrico permite reconstruir un cuadro de maniobra después de una intervención sin documentar.

Comparativa: qué documento resuelve cada problema de taller

Antes de decidir qué documento necesitas, conviene tener claro qué información aporta cada uno y para qué situación concreta está pensado. La siguiente tabla resume los cuatro documentos técnicos más solicitados para un torno TOR y el tipo de problema que resuelve cada uno en el día a día del taller.

Si tu duda no es de roscado sino de arranque o de un térmico que salta sin motivo aparente, el documento que necesitas es otro: puedes consultar el catálogo de tablas de roscas para tornos para confirmar si tu marca también tiene disponible el esquema eléctrico correspondiente antes de desmontar el cuadro de maniobra.

¿Cómo se conserva la tabla de roscas en el taller sin que se deteriore?

La chapa original grabada junto a la caja de avances suele estar expuesta a salpicaduras de taladrina, polvo metálico y manipulación constante, lo que acelera su desgaste hasta hacerla ilegible en pocos años. Tener una copia en papel plastificado —o en PDF listo para imprimir— junto al puesto de mando evita depender de esa placa física y permite consultarla sin ensuciarla más con las manos llenas de grasa. Es una práctica habitual en talleres con varias máquinas: cada torno tiene su tabla impresa y fijada cerca del cabezal, de forma que cualquier operario que releve al titular de la máquina puede roscar sin tener que llamar a nadie para preguntar la posición de las palancas.

Además de la tabla de roscas, mantener organizada la documentación técnica del resto del parque de máquinas —manuales, despieces y esquemas eléctricos de cada equipo— reduce mucho el tiempo perdido cuando aparece una avería inesperada. Si en tu taller conviven varias marcas y tipos de máquina, vale la pena revisar cómo estructurar esa documentación para no perder tiempo buscando el papel correcto en mitad de una parada de producción.

¿Por qué importa la seguridad al roscar con datos verificados?

Roscar con una relación de transmisión incorrecta no solo produce piezas fuera de tolerancia: también puede generar esfuerzos anómalos sobre el husillo patrón y la tuerca partida, sobre todo en pasos gruesos o en materiales duros donde el par de embrague es mayor. Un embrague forzado contra una relación equivocada puede transmitir vibración al carro y, en el peor caso, dañar la guía prismática de la bancada si el operario no detiene la máquina a tiempo. Verificar la tabla de roscas antes de embragar no es un trámite burocrático: es una comprobación que protege tanto la pieza como la propia máquina.

Por eso, en procedimientos de trabajo serios, la verificación de la posición de palancas contra la tabla de roscas figura como paso previo obligatorio antes de cualquier operación de roscado, especialmente cuando se cambia de operario o cuando la máquina lleva tiempo parada y nadie recuerda con certeza el último ajuste utilizado. Es una rutina de segundos que evita horas de reparación posterior.

Modelos y series TOR habituales: diferencias que afectan a la tabla

Dentro de la familia TOR conviven series con distinta configuración de caja de avances, lo que se traduce en tablas de roscas distintas aunque el aspecto exterior de la máquina sea similar. Series como D330, D500 o D550 corresponden a distintos tamaños de bancada y, en algunos casos, a distintas generaciones de caja Norton, por lo que no es seguro asumir que la tabla de una sirve para otra solo porque comparten prefijo de nomenclatura. La única forma fiable de confirmarlo es cruzar el modelo exacto de la placa con la tabla correspondiente a esa variante concreta.

Si tu máquina corresponde a una de las variantes de bancada más grande de la familia, puedes revisar directamente la tabla de roscas TOR D550 y comparar las posiciones de palanca descritas con las que tiene físicamente tu caja de avances antes de dar por buena la coincidencia. Este cruce de datos —modelo de placa contra tabla del documento— es el paso que evita comprar documentación que en teoría corresponde a tu marca pero en la práctica no encaja con tu máquina concreta.

¿Qué documento necesito según el problema que tengo en el taller?

Elige la tabla de roscas si: necesitas saber qué posición de palancas produce un paso concreto, si vas a tallar un módulo puntual, o si la chapa original de tu caja de avances está ilegible y necesitas recuperar ese dato sin adivinarlo por prueba y error sobre la pieza.

Elige el despiece si: tienes que pedir un recambio o refacción concreto —un piñón de la caja Norton, un rodamiento del cabezal, una zapata de freno— y quieres la referencia exacta en lugar de comprar a ciegas por comparación visual con una pieza gastada.

Elige el esquema eléctrico si: la máquina no arranca, salta un térmico de forma repetida, o hay una falla intermitente en el motor principal y necesitas seguir el cableado del cuadro de maniobra paso a paso en lugar de ir probando contactores al azar.

Elige el manual de instrucciones si estás poniendo en marcha una máquina que acabas de recibir, o si quieres revisar la secuencia de lubricación y mantenimiento recomendada por el fabricante antes de meterla en producción continua.

Documentación original TOR en Instrumachine: vuelve a roscar sin adivinar

Contar con la tabla de roscas correcta, verificada contra el modelo exacto de tu máquina, es lo que separa un ajuste de minutos de una tarde perdida probando combinaciones de palanca a ciegas. En el catálogo de tablas de roscas de Instrumachine encontrarás documentación organizada por marca y modelo para que localices la que corresponde exactamente a tu torno. Si no encuentras la variante concreta de tu máquina o tienes dudas sobre qué serie corresponde a tu placa, contacta con nosotros y te ayudamos a confirmarlo antes de descargar nada.

Preguntas frecuentes

¿Puedo usar la tabla de roscas de un modelo parecido si no encuentro la mía?

No es recomendable. Aunque dos series compartan nombre comercial, la relación interna de la caja de avances puede ser distinta, y eso cambia la posición de palancas necesaria para cada paso. Lo correcto es confirmar el modelo exacto por la placa de características y usar únicamente la tabla que corresponde a esa variante concreta.

¿Qué hago si la placa de mi torno TOR está ilegible?

Fotografía cualquier resto de numeración antes de limpiar o repintar la placa, y revisa detalles secundarios como el número de posiciones de la caja de avances o restos del manual de instrucciones si existen. Con esos datos parciales suele ser posible acotar la serie correcta antes de descargar la tabla de roscas correspondiente.

¿La tabla de roscas sirve también para roscas en pulgadas o solo en métrico?

Depende del modelo: muchas tablas de roscas TOR incluyen ambas columnas, la de pasos métricos y la de hilos por pulgada (Whitworth), además de la de módulo para tallado de dientes. Conviene revisar la tabla completa de tu documento antes de asumir que solo cubre un sistema de roscado.

¿Necesito también el esquema eléctrico si solo tengo problemas para roscar?

No necesariamente. Si el problema es exclusivamente de paso o de posición de palancas, la tabla de roscas es el documento que resuelve la duda. El esquema eléctrico solo es necesario cuando el problema está relacionado con el arranque, el cuadro de maniobra o una avería eléctrica en el motor principal.
