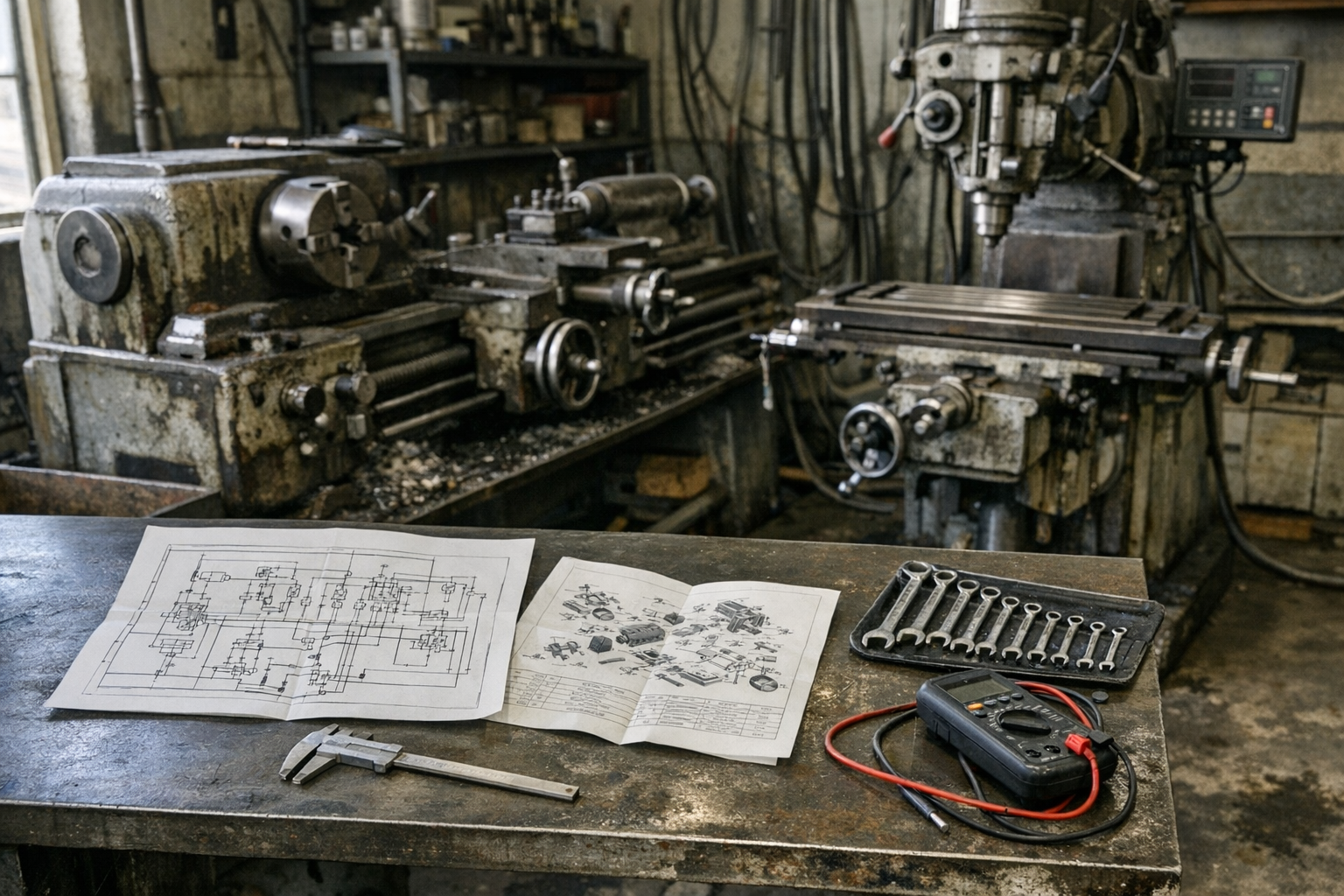

Tienes la máquina parada en un rincón del taller, el fabricante ya no existe o dejó de responder correos, y el distribuidor local te dice que ese modelo «ya no se fabrica». Es el escenario más habitual con maquinaria legacy: tornos, fresadoras, taladros de columna o mandrinadoras de los años setenta, ochenta o noventa que siguen mecanizando perfectamente pero que se han quedado sin respaldo técnico. En este artículo vamos a explicar por qué la falta de repuestos maquinaria industrial descatalogada no significa el final de la máquina, qué documento técnico resuelve cada tipo de problema, cómo leer la placa de características para identificar tu modelo exacto y qué averías se diagnostican realmente con un esquema eléctrico original. El objetivo es que sepas, antes de gastar un euro, qué papel necesitas y para qué sirve.
La buena noticia es que la mayoría de estas máquinas comparten estructura mecánica y eléctrica durante décadas, y que la documentación original —manual de instrucciones, esquema eléctrico, despiece o tabla de roscas— sigue siendo perfectamente válida aunque el fabricante haya cerrado. El problema casi nunca es la máquina: es el papel que falta.
¿Qué significa realmente que una máquina esté descatalogada?
Cuando hablamos de repuestos maquinaria industrial descatalogada nos referimos a máquinas cuyo fabricante ha cerrado, ha sido absorbido por otra marca o simplemente ha dejado de dar soporte a modelos antiguos porque ya no resulta rentable mantener el stock ni la documentación. Esto es extremadamente común en marcas de tornos como Pinacho, Gurutzpe, Travis o Gornati, en taladros como Erlo o Ibarmia, en mandrinadoras TOS o Juaristi, o en equipos de soldadura Tecna fabricados antes de los años 2000. La máquina en sí puede seguir funcionando con un mantenimiento correcto, pero el fabricante ya no atiende consultas técnicas, no reedita manuales y no puede confirmarte la referencia exacta de un componente.
Esto genera un problema en cascada: sin manual no sabes los parámetros de trabajo correctos, sin esquema eléctrico no puedes diagnosticar una avería sin arriesgarte a dañar el cuadro, y sin despiece no puedes identificar con precisión la pieza que necesitas pedir a un proveedor de recambios genéricos o reconstruir la pieza fuera de catálogo. La documentación técnica original, aunque tenga cuarenta o cincuenta años, sigue describiendo la máquina tal y como salió de fábrica, y eso la convierte en la única fuente fiable cuando el fabricante ya no está para preguntarle.
¿Qué información aporta cada tipo de documento técnico?
No todos los documentos sirven para lo mismo, y confundirlos hace perder tiempo. El manual de instrucciones explica la puesta en marcha, los controles del panel de mando, las velocidades y avances recomendados, los ciclos de engrase y las instrucciones de seguridad del fabricante. El esquema eléctrico detalla el cuadro de maniobra, los contactores, relés térmicos, transformadores, finales de carrera y la numeración de bornes, imprescindible para localizar un fallo sin desmontar toda la instalación a ciegas. El despiece (lista de repuestos) muestra los conjuntos mecánicos explosionados con la numeración de cada pieza, lo que permite identificar exactamente qué componente falla y con qué referencia interna del fabricante se corresponde. Y la tabla de roscas recoge los pasos de roscado disponibles en la caja Norton del torno, algo que sin la placa original es prácticamente imposible de reconstruir con certeza.
La mayoría de averías reales combinan más de un documento: primero se usa el esquema eléctrico para aislar el fallo, después el despiece para confirmar la pieza mecánica implicada y, si se trata de un torno, la tabla de roscas para verificar que la combinación de engranajes sigue siendo la correcta tras una reparación. Tener estos tres o cuatro documentos completa el círculo que el fabricante ya no puede cerrar por ti.
¿Cómo identifico el modelo exacto de mi máquina antes de buscar documentación?
El primer error habitual es buscar el manual «genérico» de una marca sin comprobar antes la placa de características, normalmente atornillada en el cabezal, en la bancada o en la puerta del cuadro eléctrico. Ahí aparece el modelo exacto, el número de serie, el año de fabricación (o al menos el rango), la tensión de alimentación y en muchos casos la potencia del motor principal. Marcas como ZMM Bulgaria, TOR, Victoria, Trens, TOS o Zubal fabricaron múltiples variantes de un mismo bastidor con distinta caja de velocidades o distinta electrificación, así que dos máquinas que parecen idénticas por fuera pueden tener esquemas eléctricos completamente distintos.
Antes de solicitar cualquier documento conviene fotografiar la placa completa, anotar el número de serie y revisar si existe una segunda placa en el cuadro eléctrico (a veces el cuadro se sustituyó en algún momento de la vida de la máquina y no coincide con el original de fábrica). Esta comprobación evita pedir un esquema o un despiece que no se corresponde exactamente con la variante instalada en tu taller, algo especialmente crítico en máquinas con más de treinta años de uso donde ya pudo haber una reforma del cuadro eléctrico.
¿Qué averías eléctricas se diagnostican con el esquema eléctrico original?
El esquema eléctrico es, con diferencia, el documento que más horas de diagnóstico ahorra. Permite localizar rápidamente el contactor principal cuando la máquina no arranca, identificar el relé térmico que ha disparado por sobrecarga del motor, seguir el circuito de mando de 24V o 110V hasta el final de carrera de una protección de seguridad, o comprobar si un transformador de control ha quedado sin tensión secundaria. Sin el esquema, un electricista de taller tiene que «tirar del cable» físicamente, probando continuidad componente a componente, lo que en cuadros antiguos con regletas numeradas de forma no estándar puede llevar un día entero de trabajo y riesgo real de cortocircuito por manipulación a ciegas.
Con el esquema en mano, el mismo diagnóstico se reduce a minutos: se identifica el tramo del circuito afectado, se mide tensión en los puntos que indica el plano y se sustituye únicamente el componente defectuoso, sin desmontar el cuadro completo ni arriesgar el resto de la instalación. Esto es especialmente valioso en máquinas de soldadura como las Tecna o en compresores BOGE y Kaeser, donde el cuadro de control gestiona también protecciones térmicas y temporizadores que, mal manipulados sin plano, pueden dejar el equipo completamente inoperativo.
¿Por qué el despiece resulta imprescindible cuando no hay repuestos de fábrica?
Cuando el fabricante ha desaparecido, pedir un repuesto «a ojo» describiéndolo por teléfono a un proveedor genérico es la receta perfecta para recibir la pieza equivocada. El despiece muestra el conjunto mecánico explosionado —cabezal, carro transversal, caja Norton, bomba de refrigerante, sistema de avance— con cada pieza numerada y, en la mayoría de los casos, con las cotas o la denominación técnica exacta usada por el fabricante original. Esto permite a un tornero o a un proveedor de mecanizado bajo plano fabricar una pieza equivalente, o a un distribuidor de rodamientos y retenes genéricos identificar la medida exacta sin necesidad de desmontar el conjunto para medirlo con calibre.
En máquinas de mecanizado como las mandrinadoras TOS o Juaristi, o en fresadoras Jeyma, el despiece también evita errores de montaje al recolocar un conjunto: la numeración indica el orden correcto de arandelas, casquillos y retenes, algo que a simple vista, sin plano, se pierde con facilidad tras años de reparaciones sucesivas hechas por distintos operarios. Reconstruir ese orden sin documentación puede provocar holguras, vibraciones o pérdidas de precisión que después son mucho más caras de corregir que el propio documento.
Tabla de roscas: el documento que casi nadie conserva
La tabla de roscas es probablemente el documento que más se pierde con el paso de los años, porque suele estar impresa directamente en una placa metálica atornillada al torno, y esa placa se deteriora, se pinta por encima en repintados de taller o simplemente desaparece tras varios cambios de propietario. Sin ella, seleccionar la combinación correcta de engranajes en la caja Norton para roscar un paso métrico, Whitworth o modular se convierte en un cálculo de prueba y error que puede acabar en piezas de rosca defectuosa o en un desgaste innecesario de los engranajes de cambio.
Marcas como ZMM Bulgaria, TOR, Victoria, Trens, TOS o Zubal fabricaron series de tornos con cajas Norton muy similares entre sí, lo que permite en muchos casos recuperar la tabla de roscas correspondiente a la variante exacta de tu máquina a partir de una placa original escaneada. Tener esta tabla en PDF, legible y a mano en el taller, evita errores de roscado y protege la caja de cambios de combinaciones forzadas que no corresponden al paso indicado.
¿Cómo funciona el mantenimiento preventivo cuando no hay soporte del fabricante?
El mantenimiento preventivo de una máquina descatalogada depende casi por completo del manual de instrucciones original, porque ahí es donde el fabricante especificaba la periodicidad de engrase, el tipo de aceite o grasa recomendado para cada punto, la tensión correcta de correas y el procedimiento de comprobación de holguras en guías y husillos. Sin esa referencia, es habitual que los talleres apliquen criterios genéricos que no siempre coinciden con las tolerancias de diseño de esa máquina concreta, acelerando el desgaste de componentes que, al no fabricarse ya, resultan mucho más difíciles de sustituir.
Seguir el plan de mantenimiento original es, en la práctica, la mejor estrategia frente a la falta de repuestos maquinaria industrial descatalogada: cuanto mejor se conserva cada componente mecánico y eléctrico, menos veces hay que enfrentarse al problema de buscar una pieza que el fabricante ya no produce. El manual también suele indicar los puntos de revisión previos a un arranque tras una parada larga, algo especialmente relevante en compresores, sierras y equipos de soldadura que llevan meses parados en un rincón del taller.
¿Compensa mantener viva una máquina legacy o es mejor sustituirla?
Esta pregunta se repite en todos los talleres que conviven con maquinaria de más de veinte o treinta años. En muchos casos, la respuesta técnica es clara: la estructura mecánica de un torno o una fresadora bien construidos en los años setenta u ochenta sigue siendo perfectamente sólida, y el coste de sustituir la máquina completa por un equipo nuevo suele ser muy superior al de resolver una avería puntual con la documentación correcta. El cuello de botella casi nunca es la mecánica, sino el desconocimiento de cómo está construida esa máquina en concreto.
Disponer del manual, el esquema eléctrico, el despiece y, si aplica, la tabla de roscas convierte una máquina «huérfana» en una máquina perfectamente mantenible, con la ventaja añadida de que ya está amortizada, se conoce su comportamiento y no exige adaptar procesos de trabajo ya consolidados en el taller. La documentación original, más que un capricho, es la herramienta que permite tomar esta decisión con datos reales en lugar de intuición.
Comparativa: qué documento resuelve cada problema
| Situación en el taller | Documento que la resuelve | Qué evita |
|---|---|---|
| No sabes qué velocidad o avance usar | Manual de instrucciones | Roturas de herramienta y desgaste prematuro |
| La máquina no arranca o dispara un térmico | Esquema eléctrico | Horas de diagnóstico a ciegas y cortocircuitos |
| Necesitas pedir una pieza mecánica exacta | Despiece / lista de repuestos | Pedir la referencia equivocada |
| Vas a roscar un paso concreto en el torno | Tabla de roscas | Roscas defectuosas y desgaste de la caja Norton |
¿Qué documento necesitas según tu situación en el taller?
Elige el manual de instrucciones si: acabas de incorporar una máquina de segunda mano y no conoces sus parámetros de trabajo, si necesitas revisar el plan de engrase y mantenimiento recomendado por el fabricante, o si quieres formar a un nuevo operario en el manejo correcto del panel de mando sin depender de la memoria de quien la usaba antes.
Elige el esquema eléctrico si: la máquina presenta un fallo eléctrico intermitente, no arranca, dispara protecciones sin motivo aparente, o vas a intervenir en el cuadro de maniobra y necesitas identificar con certeza cada contactor, relé y borne antes de tocar nada.
Elige el despiece si: necesitas pedir una pieza mecánica a un proveedor de recambios genéricos o a un taller de mecanizado bajo plano, o si vas a desmontar un conjunto (cabezal, caja de avances, bomba de refrigerante) y quieres asegurarte de montarlo de nuevo en el orden correcto.
Elige la tabla de roscas si: tienes un torno sin placa legible en la caja Norton, necesitas confirmar la combinación de engranajes para un paso concreto, o quieres evitar dañar la caja de cambios probando combinaciones al azar.
Documentación original en Instrumachine: la alternativa real a los repuestos descatalogados
En Instrumachine no vendemos máquinas ni repuestos: vendemos el papel que te permite seguir operando, diagnosticando y manteniendo la máquina que ya tienes en el taller. Nuestro catálogo de documentación técnica en PDF reúne manuales de instrucciones, esquemas eléctricos, despieces y tablas de roscas de marcas como Pinacho, Travis, Gurutzpe, Gornati, Erlo, Ibarmia, TOS, Juaristi, ZMM Bulgaria, Tecna, Vollmer o SMPA Precimo, entre otras, cubriendo maquinaria clásica y CNC desde los años sesenta hasta hoy. Cada documento se entrega en descarga inmediata tras el pago, sin depender de que el fabricante original siga existiendo.
Si tu máquina forma parte del problema de repuestos maquinaria industrial descatalogada y necesitas el manual, el esquema eléctrico o el despiece exacto de tu modelo, revisa nuestro catálogo completo de manuales técnicos antes de buscar alternativas genéricas que no siempre coinciden con la variante instalada en tu taller. Y si no localizas el documento de tu marca o modelo concreto, contacta con nosotros: te ayudamos a comprobar si existe documentación disponible o compatible con tu máquina.
