Tabla de roscas torno Trens: cómo identificar tu modelo y leer los datos de la placa

Para leer correctamente la tabla de roscas torno Trens necesitas primero identificar el modelo exacto de tu máquina por la placa de características y, si la tabla lo distingue, por el rango de nº de serie: con ese dato localizas la combinación de engranajes o posiciones de palanca que te da el paso de rosca que buscas, sin probar a ciegas. Este artículo explica qué es la tabla de roscas original de los tornos Trens, cómo localizar los datos de tu máquina en la placa, cómo interpretar la tabla para configurar métrico, Whitworth u otros pasos, y en qué casos necesitas además el manual, el esquema eléctrico o el despiece de la misma máquina. También verás una tabla comparativa de documentos y una guía rápida para saber cuál pedir según tu problema en el taller.

¿Cómo identifico el modelo exacto de mi torno Trens?

La placa de características suele ir atornillada en el cabezal fijo o en el lateral de la bancada, y en los tornos Trens trae habitualmente la denominación de serie, el modelo concreto y el nº de serie de fabricación. Antes de buscar cualquier documento conviene fotografiar esa placa y anotar cada dato tal cual aparece, porque un mismo modelo comercial puede tener variantes de tren de engranajes o de caja Norton según el año de fabricación, y la tabla de roscas correcta depende precisamente de esa variante. Si la placa está desgastada o pintada encima, revisa también si hay un número grabado directamente en la bancada o en el cabezal, práctica habitual en máquinas de origen checoslovaco de esta familia.

Cuando el torno ha cambiado de manos varias veces, es frecuente que la placa original se haya perdido o sustituido por una genérica. En ese caso, el recambio —o refacción, como se dice en buena parte de Latinoamérica— que necesitas pedir depende de identificar primero la variante exacta de mando de roscas, algo que solo se confirma comparando el tren de engranajes visible con los datos de la tabla. Si tienes dudas sobre qué modelo corresponde a tu máquina, el documento de tabla de roscas Trens SN 63C/71C incluye la referencia de placa original escaneada, lo que te permite contrastar tu propia placa contra el documento antes de dar por buena cualquier combinación de roscado.

¿Qué incluye el manual, el despiece y el esquema eléctrico, y para qué avería sirve cada uno?

El manual de instrucciones reúne la puesta en marcha, los ajustes de precisión, la secuencia de lubricación y las tablas de velocidades de husillo; es el documento que consultas cuando la máquina funciona pero necesitas confirmar un procedimiento o un parámetro de fábrica. El esquema eléctrico —o diagrama eléctrico, según la zona— detalla el cableado del armario, los contactores, los finales de carrera y la protección térmica del motor; es imprescindible cuando el torno no arranca, dispara el diferencial o pierde una fase, porque sin ese plano localizar el componente dañado se convierte en prueba y error sobre un cuadro que no conoces.

El despiece —llamado también catálogo de partes en varios países de Latinoamérica— numera cada pieza del conjunto mecánico: carro transversal, contrapunto, caja Norton, embrague de avance. Sirve para pedir la referencia exacta de un piñón desgastado o una chaveta rota sin depender de medir a ojo. La tabla de roscas, en cambio, no es un plano de repuestos sino la hoja de configuración: te dice qué posición de palanca o qué engranaje intercambiable montar para obtener cada paso. Son cuatro documentos distintos que resuelven problemas distintos, y confundirlos hace perder tiempo buscando en el sitio equivocado.

¿Qué es exactamente la tabla de roscas de un torno Trens?

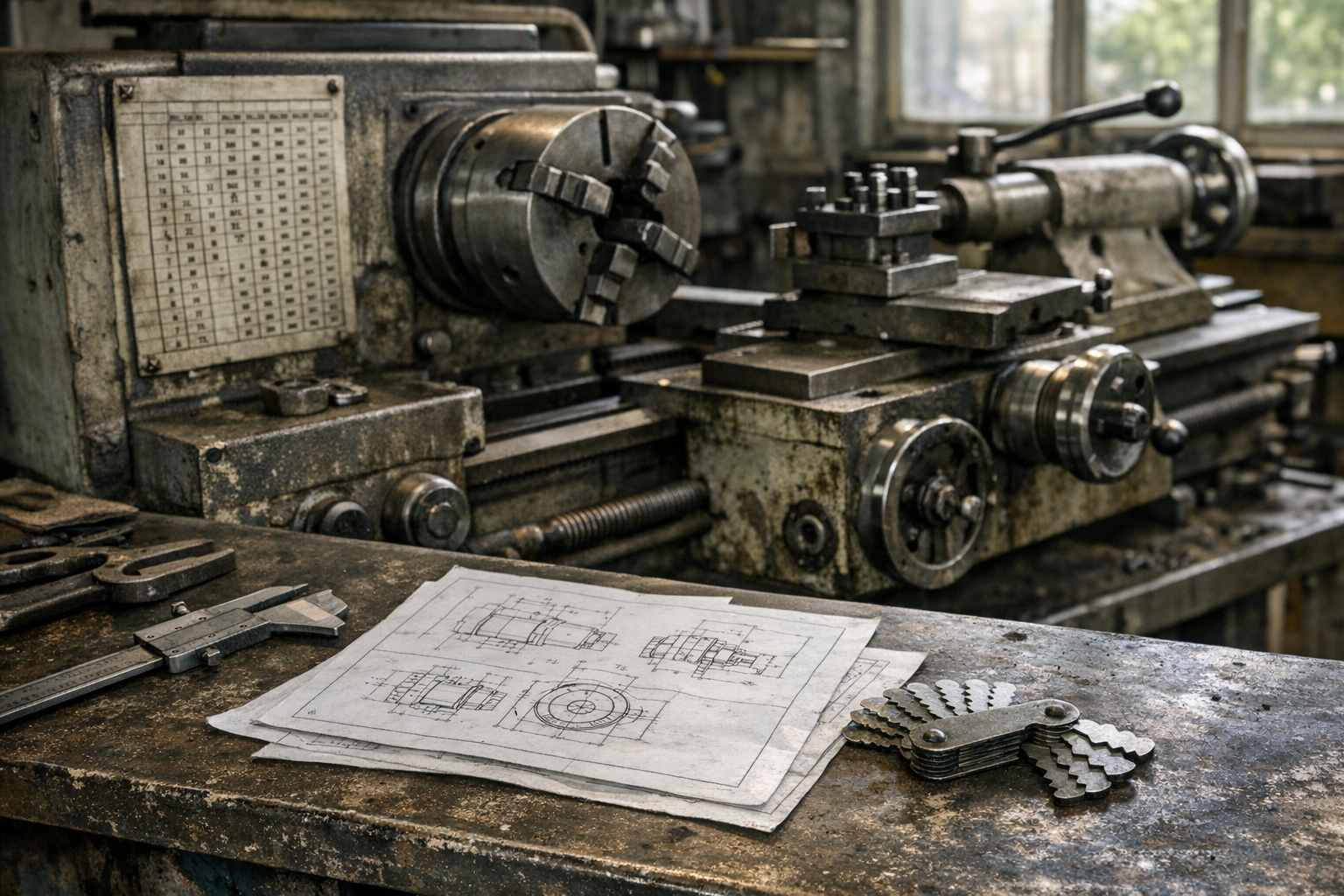

La tabla de roscas es el cuadro que el fabricante grababa o pegaba junto al cabezal, con todas las combinaciones de posiciones de palanca —o de engranajes de cambio, según el sistema de la máquina— necesarias para obtener cada paso de rosca disponible: métrico, en pulgadas o módulo, dependiendo de la configuración de caja. En los tornos Trens esta tabla está vinculada al tren de reducción interno de la caja Norton y al husillo patrón, de modo que no es un dato universal de la marca sino específico de la variante de caja montada en tu máquina concreta.

Cuando la placa original se ha borrado por el uso, por aceite acumulado o por una repintada del cabezal, el técnico pierde la referencia rápida y tiene que calcular la combinación por ensayo, lo que en roscado de precisión genera piezas fuera de tolerancia y desgaste innecesario del tren de engranajes. Tener la tabla escaneada de la placa original —como la que recoge el documento de tabla de roscas Trens SN 63C/71C— permite recuperar ese dato exacto sin depender del estado físico de la placa de tu propia máquina.

¿Cómo leo los datos de la placa de la tabla de roscas?

Una tabla de roscas original suele organizarse en columnas: el paso de rosca resultante a la izquierda, y a la derecha la posición concreta de cada palanca de la caja Norton junto con el tren de engranajes intercambiables que corresponde, si la máquina los usa. Algunas tablas incluyen además una columna de avance longitudinal en milímetros por vuelta, útil para operaciones de cilindrado fino donde el paso de avance influye directamente en el acabado superficial de la pieza.

Antes de mover cualquier palanca conviene localizar primero en la tabla el paso objetivo —por ejemplo un M1,5 o un paso Whitworth concreto— y leer la fila completa hasta confirmar todas las posiciones implicadas, porque en muchas cajas Norton una sola palanca mal colocada genera un paso distinto aunque el resto de posiciones sean correctas. Si la tabla escaneada incluye la ficha técnica original de la placa, también verás el rango de pasos disponible de fábrica para tu variante, dato que evita intentar configurar un paso que esa caja en concreto no contempla.

¿Cómo configuro una combinación de roscas en un torno Trens con los datos de la tabla?

El procedimiento habitual empieza por parar la máquina y desembragar el avance automático antes de tocar ninguna palanca, para evitar forzar el tren de engranajes con el husillo patrón en movimiento. A continuación se localiza en la tabla el paso deseado y se colocan las palancas de la caja Norton en el orden que indica el documento, comprobando visualmente que cada palanca ha quedado enclavada en su muesca y no en una posición intermedia, situación que suele provocar ruido anómalo o salto del tren nada más arrancar.

Una vez colocadas las palancas, conviene hacer una pasada de prueba sin material, con el carro desembragado del avance fino, para verificar que el sentido de giro y la relación de avance corresponden al paso buscado antes de aproximar la herramienta a la pieza. Si la tabla de tu modelo contempla engranajes intercambiables además de las posiciones de palanca, revisa que el piñón montado coincide con el indicado en la fila correspondiente: un engranaje de dientes equivocado puede generar un paso aproximado pero no exacto, error que solo se detecta al medir la rosca con un calibre de roscas o un micrómetro de hilos.

¿Qué tipos de mando de roscas usan habitualmente los tornos de esta familia?

La mayoría de tornos paralelos de esta gama checa emplean una caja Norton de palancas para la selección rápida de pasos métricos y en pulgadas, complementada en algunos modelos con un juego de engranajes de cambio intercambiables para pasos especiales o módulos no cubiertos por la caja estándar. El husillo patrón transmite el movimiento desde la caja hasta el carro longitudinal a través de la tuerca partida, y es precisamente la relación entre estos elementos la que determina cada fila de la tabla de roscas.

Conocer qué tipo de mando monta tu máquina concreta es relevante porque la tabla de roscas no es intercambiable entre variantes: una caja con juego de engranajes adicional tiene más combinaciones disponibles que una caja Norton pura, y usar la tabla de otra variante lleva a buscar una posición de palanca que tu máquina simplemente no tiene. Por eso, antes de dar por válida una tabla encontrada suelta en un foro o en una fotocopia genérica, conviene contrastarla contra el número de modelo exacto de la placa de tu torno.

¿Qué averías o falsas roscas se relacionan con una tabla mal interpretada?

Una de las incidencias más comunes en talleres que roscan con cierta frecuencia es obtener un paso aproximado pero no exacto, algo que a simple vista parece una rosca correcta pero que no entra en la tuerca o el casquillo de referencia. Esta avería —o falla, en el vocabulario habitual de varios países de Latinoamérica— casi siempre se origina en una posición de palanca mal leída o en un engranaje de cambio montado en el orden equivocado, no en un defecto de la máquina en sí.

Otro síntoma frecuente es el ruido o vibración anómala del tren de engranajes al embragar el avance automático, que suele indicar una palanca colocada entre dos posiciones en vez de encajada en su muesca. Si el ruido persiste tras recolocar correctamente según la tabla, el origen puede estar en el desgaste del propio tren, y en ese caso el documento que necesitas ya no es la tabla de roscas sino el despiece del cabezal, para identificar la pieza concreta a sustituir con la referencia correcta.

¿Qué mantenimiento preventivo evita errores de roscado en el tiempo?

El tren de engranajes de la caja Norton y el husillo patrón trabajan con lubricación constante, y un nivel de aceite bajo o un lubricante degradado incrementa el juego entre dientes, lo que con el tiempo se traduce en pasos de rosca ligeramente imprecisos aunque la tabla se haya leído bien. Revisar periódicamente el nivel y la viscosidad del lubricante según la frecuencia que indique el manual de instrucciones de tu modelo es una de las formas más simples de conservar la precisión de roscado original de la máquina.

También conviene inspeccionar visualmente las muescas de las palancas de la caja Norton, ya que el uso continuado puede redondear los enclavamientos y dificultar que la palanca quede firmemente asentada en su posición, lo que lleva a errores de paso aunque la tabla se siga al pie de la letra. Si detectas que una palanca no enclava con firmeza en ninguna posición, el problema ya no se resuelve con la tabla sino revisando el mecanismo interno con ayuda del despiece correspondiente a tu modelo.

¿Qué precauciones de seguridad hay que tomar al cambiar de rosca?

Cambiar la configuración de roscado implica manipular palancas y, en algunos modelos, abrir la tapa de la caja de cambios para sustituir engranajes intercambiables; esta operación debe hacerse siempre con la máquina parada y, si es posible, con el interruptor general bloqueado para evitar un arranque accidental mientras las manos están dentro del tren de engranajes. Es una práctica básica de seguridad en taller que a veces se omite por confiar en que «solo va a ser un segundo».

Además, al probar una combinación nueva conviene mantener alejadas las manos del husillo patrón y del carro longitudinal hasta confirmar que el sentido de avance es el esperado, porque un error de lectura en la tabla puede traducirse en un avance en sentido contrario al previsto, con riesgo de choque de la herramienta contra el plato o contra el contrapunto. Revisar primero en vacío, sin pieza montada, reduce ese riesgo antes de iniciar el mecanizado real.

¿Por qué no sirve una tabla de roscas genérica para cualquier torno Trens?

Aunque dos tornos compartan la misma denominación comercial, la caja de cambios instalada puede variar entre series o entre lotes de fabricación de distintos años, lo que cambia el número de posiciones de palanca disponibles y, por tanto, las filas completas de la tabla. Usar una tabla descargada de un modelo similar pero no idéntico puede parecer que funciona en los pasos más comunes —el M1 o el M1,5, por ejemplo— y fallar precisamente en los pasos menos habituales, que es donde más se necesita el dato exacto.

Esta es la razón por la que en InstruMachine la documentación se organiza por modelo y variante, y no como una hoja única para toda la marca: cada tabla de roscas escaneada corresponde a una placa original concreta, de modo que cuando descargas el documento de tu modelo sabes que las posiciones de palanca indicadas corresponden exactamente a la caja montada en tu máquina y no a una variante aproximada. Puedes revisar el catálogo de tablas de roscas para tornos para comparar qué modelos y marcas están disponibles antes de confirmar la compra.

Tabla comparativa: qué documento necesitas según el problema

¿Qué documento pedir según tu situación en el taller?

Elige la tabla de roscas si: la máquina funciona correctamente pero necesitas confirmar la posición exacta de palanca para un paso concreto, o si la placa original de tu torno está desgastada, pintada o directamente desaparecida y necesitas recuperar ese dato sin depender de ensayo y error sobre la caja de cambios.

Elige el manual de instrucciones si: necesitas repasar la secuencia de puesta en marcha, los puntos y la frecuencia de lubricación, o las velocidades de husillo recomendadas de fábrica, especialmente si la máquina ha cambiado de operario y falta el criterio de ajuste original.

Elige el esquema eléctrico si: la avería no es mecánica sino de arranque, de disparo de protecciones o de un motor que no responde, y necesitas localizar el componente exacto del armario sin desmontar el cuadro a ciegas.

Elige el despiece si: ya has identificado la pieza dañada —un piñón, una chaveta, un casquillo— y necesitas la referencia exacta para pedir el recambio sin arriesgarte a una pieza que no encaje en tu variante concreta de máquina.

Documentación original de tornos Trens: la forma rápida de volver a roscar sin errores

Disponer de la tabla de roscas, el manual, el esquema eléctrico o el despiece correspondiente a tu modelo exacto evita horas de prueba y error en el taller, y en el caso del roscado evita también desgaste innecesario del tren de engranajes por configuraciones forzadas o mal leídas. Si trabajas con un torno Trens y necesitas confirmar el documento que corresponde a tu placa, puedes revisar las tablas de roscas de InstruMachine organizadas por marca y modelo, y si no localizas tu variante exacta, contacta con nosotros y te ayudamos a buscarla. Para profundizar en cómo se lee este tipo de documento en otra marca con el mismo enfoque, puede interesarte también el artículo sobre la tabla de roscas TOR: cómo identificar tu modelo y leer los datos de la placa.

Preguntas frecuentes

¿La tabla de roscas sirve para cualquier torno Trens o solo para un modelo concreto?

Sirve únicamente para la variante exacta de caja de cambios de tu máquina. Modelos con la misma denominación comercial pueden tener trenes de engranajes distintos según el año de fabricación, por lo que conviene contrastar siempre la tabla contra los datos de tu propia placa de características antes de usarla.

¿Qué hago si la placa de mi torno está ilegible?

Busca un número grabado directamente en la bancada o el cabezal, y documenta el tren de engranajes visible de la caja para compararlo con las tablas disponibles de esa familia. Si tienes dudas sobre qué variante corresponde a tu máquina, contacta con InstruMachine indicando las fotos del cabezal y la caja.

¿Puedo configurar una rosca especial que no aparece en la tabla?

Depende de si tu caja monta engranajes de cambio intercambiables además de la caja Norton estándar. Si la tabla no contempla ese paso, normalmente significa que esa combinación no está disponible de fábrica en tu variante concreta, y forzar una posición no listada puede dañar el tren de engranajes.

¿La tabla de roscas incluye también los datos de avance longitudinal?

Muchas tablas originales sí incluyen una columna de avance en milímetros por vuelta junto a cada paso de rosca, útil para operaciones de cilindrado. Conviene revisar la ficha del documento concreto antes de la compra para confirmar si esa columna está presente en la tabla de tu modelo.
